Redundantní systémy

Aby se předešlo neplánovaným odstávkám a zajistil nepřetržitý provoz, uplatňují se stále častěji koncepty redundantního napájení, které dokážou systém ochránit i při selhání jednoho ze zdrojů DRS-480 typu „all-in-one“ a 500W napájecího zdroje UHP-500R s integrovanou funkcí redundance.

Proč jsou redundantní napájecí zdroje nepostradatelné?

V oblastech, jako je průmyslová automatizace, IT infrastruktura nebo výrobní provozy, představuje stabilní napájení zásadní předpoklad bezpečného a bezporuchového chodu zařízení. Pokud dojde k výpadku jedné napájecí větve, musí být zajištěno, že kritické spotřebiče budou dál spolehlivě napájeny. Redundantní konfigurace – například v uspořádání 1+1 nebo n+1 – umožňují ostatním zdrojům okamžitě převzít celou zátěž v případě poruchy jednoho z nich. Provoz zařízení tak zůstává stabilní a minimalizuje se riziko nákladných odstávek. Nezbytnou podmínkou je správné dimenzování systému, které počítá jak s dostatečnou výkonovou rezervou, tak i s účinným oddělením jednotlivých napájecích větví.

Jak fungují klasické a moderní koncepty redundance?

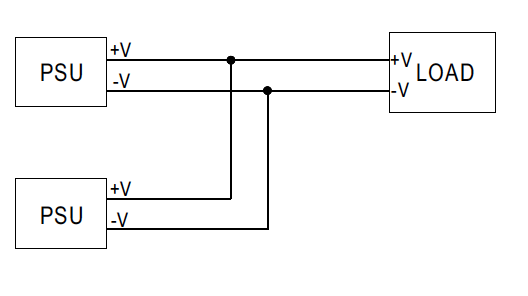

Tradiční řešení redundantního napájení obvykle tvoří dvojice paralelně zapojených zdrojů, jejichž výstupy jsou od sebe odděleny pomocí blokovacích diod. Tyto diody zajišťují, že při poruše, zkratu nebo jiném selhání jednoho zdroje nemůže dojít k přetoku proudu do druhého. Tím je zajištěno, že spotřebič zůstává napájen i při selhání jedné napájecí jednotky. Klasické řešení s blokovacími diodami, nebo provedení se dvěma napájecími zdroji s integrovaným MOSFETem pro oddělení výstupů. Toto tradiční řešení má však i své slabiny. Blokovací diody způsobují při průchodu proudu úbytek napětí, což vede k dalším ztrátám a produkci tepla. Aby se diody nadměrně nezatěžovaly, je nutné je dimenzovat s dostatečnou rezervou a často doplňovat chladiči. To zvyšuje nejen spotřebu energie, ale také nároky na prostor a celkovou složitost instalace. S rostoucím výkonem se tento koncept stává nepraktickým – zvláště tam, kde je omezený prostor v rozvaděči nebo kde se vyžaduje vysoká hustota instalace. Účinnější alternativu poskytují redundantní moduly založené na MOSFETech. Ty nahrazují diody elektronickými spínači s velmi nízkým odporovým parametrem RDS, což výrazně snižuje úbytek napětí při provozu. Výsledkem jsou menší ztráty, nižší tvorba tepla a podstatně kompaktnější konstrukce.

Jaké výhody přinášejí redundantní moduly MEAN WELL?

Redundantní moduly řad MEAN WELL DRDN20/40 a ERDN20/40 byly navrženy přímo pro spolehlivé oddělení napájecích větví v redundantních systémech. Umožňují konfigurace 1+1 i 1+N, takže se hodí jak pro menší aplikace, tak i pro rozsáhlé průmyslové instalace s několika paralelně zapojenými zdroji.

Hlavní přednosti a funkce:

• MOSFETové oddělení výstupů: Elektronické spínání s velmi nízkým odporovým parametrem zajišťuje minimální úbytek napětí a výrazně nižší ztráty energie oproti klasickým diodovým řešením.

• Menší tvorba tepla: Díky efektivnějšímu spínání se snižuje tepelná zátěž, takže ve většině případů odpadá potřeba dodatečného chlazení nebo masivních chladičů.

• Kompaktní provedení: Moduly jsou navrženy pro montáž na DIN lištu, zabírají málo místa a ideálně se hodí do rozvaděčů i zařízení s omezeným prostorem.

• Vysoká flexibilita použití: ◦ Podpora zapojení 1+1 i 1+N ◦ Čtyři standardní systémové napětí: 5 V, 12 V, 24 V, 48 V ◦ Jmenovitý proud až 40 A, špičkově až 60 A (max. 5 sekund)

• Integrovaná diagnostika: Obě DC větve jsou nepřetržitě monitorovány z hlediska poruch a napěťových odchylek. Výstupní signálové kontakty umožňují předat informace o chybách – například o podnapětí či přepětí – do nadřazeného řízení.

• Vyšší dostupnost systému: Včasná detekce závad umožňuje rychlý zásah a minimalizuje riziko odstávky.

• Vysoká spolehlivost pro průmysl: Robustní konstrukce je určena pro nepřetržitý provoz a aplikace s vysokými bezpečnostními požadavky.

• Nízká náročnost na údržbu: Absence mechanických součástí a omezené zahřívání zvyšují dlouhodobou provozní životnost.

Existují alternativy k externím redundantním modulům?

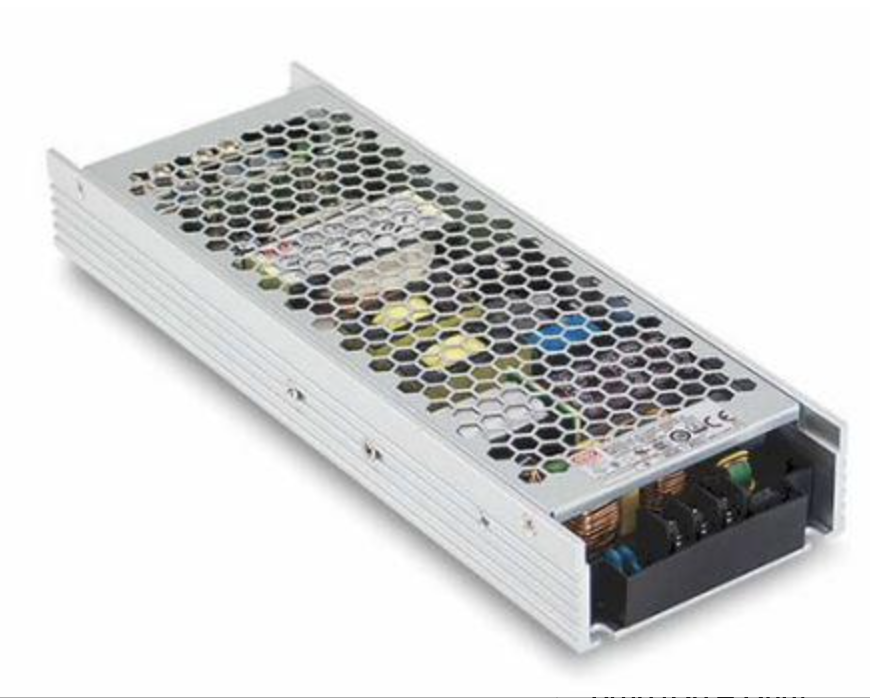

Pro aplikace, kde je k dispozici jen velmi omezený montážní prostor, představují vhodné řešení napájecí zdroje s již integrovanou redundantní funkcí – například řada MEAN WELL UHP-R. Zdrojům UHP-R (modely UHP-200R, UHP-350R a UHP-500R) se podařilo spojit AC/DC napájecí zdroj, MOSFETové oddělení výstupů a signál DC-OK do jediného kompaktního zařízení. Tím odpadá potřeba externího redundantního modulu, konstrukce systému je jednodušší a nároky na prostor výrazně nižší.Tato řada byla navržena pro aplikace, kde je nutná nepřerušitelná dodávka energie a zároveň oddělení napájecích větví u paralelně provozovaných zdrojů. Typickými oblastmi použití jsou systémy průmyslové automatizace, řídicí technika, budovy a infrastruktura, komunikační a testovací zařízení či provozy s vysokými nároky na spolehlivost.

Technické přednosti série UHP-R:

• Integrovaná MOSFET redundance: Zajišťuje bezpečné oddělení paralelně zapojených zdrojů, zabraňuje zpětnému toku proudu a umožňuje spolehlivý provoz 1+1 nebo n+1.

• Výstup DC_OK: Přenáší stavy jako pokles napětí nebo výpadek směrem k centrálnímu řízení.

• Široký vstupní rozsah 85–264 VAC: Vhodné pro celosvětové použití.

• Vysoká účinnost přes 94 %: Nižší ztráty a omezené zahřívání.

• Částečné zalití a bezventilátorové provedení: Odolnost vůči prachu, vlhkosti a vibracím, dlouhodobě nízké nároky na údržbu.

• Teplotní odolnost: Provoz až do +70 °C (s postupným deratingem od +50 °C).

• Výkonové varianty: Až 500 W a výstupní napětí od 3,3 V do 55 V.

• Velmi ploché provedení: Ideální do aplikací s přísnými omezeními výšky instalace.

• Certifikace: EN 60335-1, EN 62368-1, EN 61558-1 / -2-16. Integrací funkce oddělení přímo do napájecího zdroje odpadá potřeba dalších komponent, zjednodušuje se návrh systému a zvyšuje celková účinnost celé sestavy.

Jak je napájení zajištěno při výpadcích sítě?

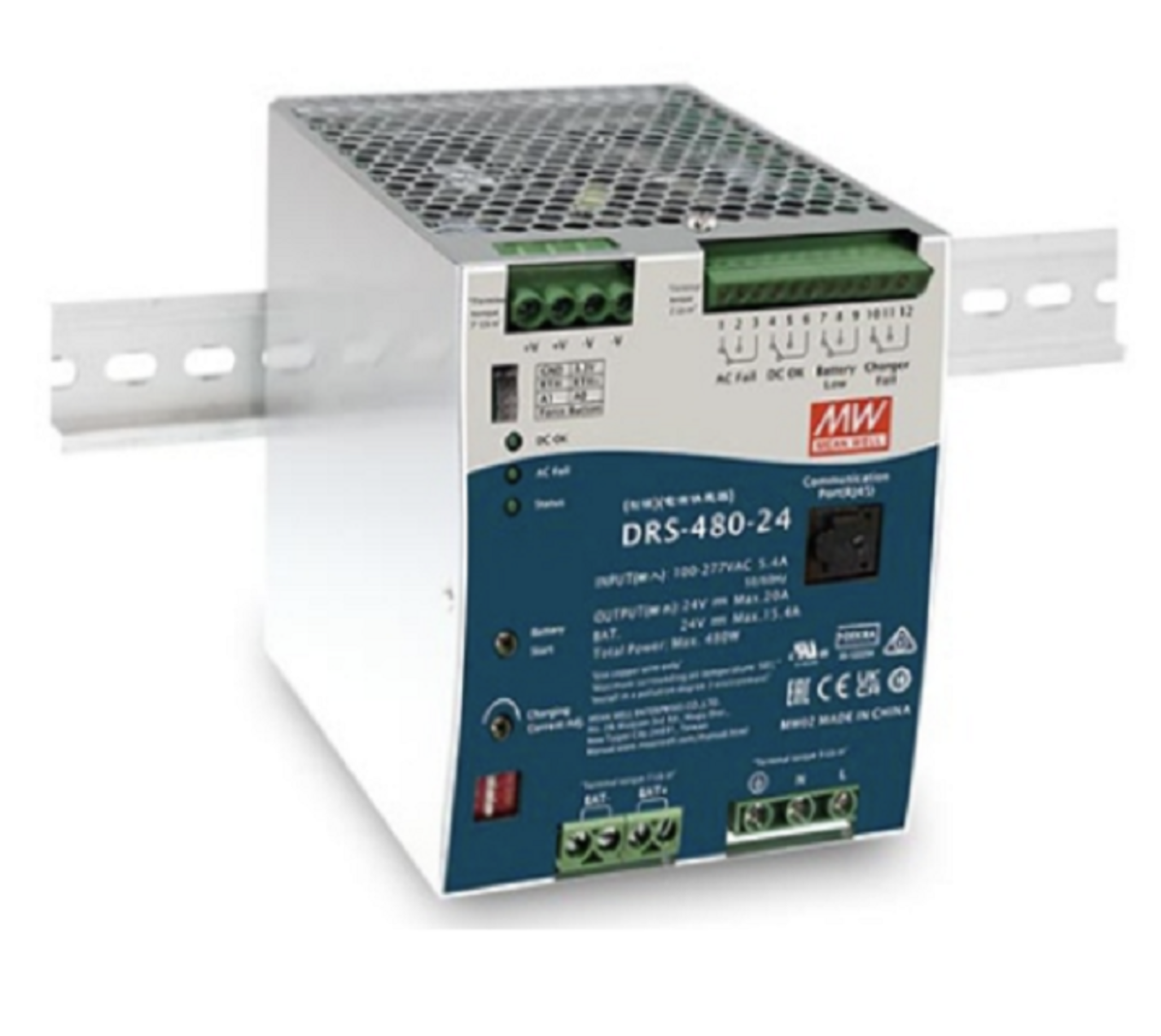

Vedle redundantních řešení nabízí MEAN WELL i další produkty pro ochranu proti krátkým i delším výpadkům – například v nízkonapěťových distribučních sítích.DC UPS jednotky řady DRS-240/480 kombinují v jednom zařízení napájecí zdroj, nabíječ a monitorování baterie. Dokážou zajistit nepřerušitelné napájení i při déletrvajících výpadcích.Pro kompenzaci krátkodobých poklesů napětí slouží bufferovací moduly DBUF20 a DBUF40. Například DBUF40 dokáže překlenout až 250 ms při zátěži 40 A, a pokud je potřeba delší čas, lze více modulů jednoduše zapojit paralelně. Díky těmto řešením je možné zajistit spolehlivé napájení jak při krátkých propadech, tak i při úplných výpadcích.
